什么是變電站構架,由哪些部分組成及分類應用
來源:原創 人氣:29 發表時間:2026-04-21
在電力工程的“心臟”——變電站中,變電站構架(Substation Gantry/Structure)扮演著極其關鍵的角色。

1. 立柱(支柱)
結構:多采用等徑鋼管、錐形鋼管或角鋼組合。
作用:垂直承重,將所有載荷傳遞至地基。
筑邦鴻昇標準:我們采用數控法蘭加工,確保立柱安裝后的垂直度極高,防止塔身傾斜。
2. 橫梁(跨梁)
結構:連接在兩根立柱之間,多為桁架式或大直徑圓管。
作用:用于懸掛絕緣子串和導線。
技術點:橫梁受力主要為抗彎,筑邦鴻昇利用激光精密切割連接板,確保橫梁與立柱的對接孔位“零誤差”。
3. 避雷針架(針架)
作用:通常安裝在構架頂部最高處,通過引下線接大地,保護下方的變壓器等核心設備免受直擊雷破壞。
4. 設備支架
作用:專門用于支撐互感器、斷路器、電抗器等精密設備的小型構架。

1. 鋼管構架(主流首選)
特點:外形美觀(圓潤簡約)、受力性能好、風阻小。
應用:廣泛應用于220kV、500kV及以上的大型變電站和儲能電站升壓站。
代表案例:我們交付的云南曲靖廣儲400MW儲能電站,其核心站內構架便大量采用了高強度鋼管結構,以應對高海拔地區的復雜風荷載。
2. 角鋼構架(經濟耐用)
特點:結構經典、造價相對較低、散件運輸方便。
應用:多用于35kV、110kV的中小型變電站或偏遠山區的升壓站。
3. 格構式架構(大跨度專用)
應用:用于跨度極大、受力極其復雜的樞紐站。
1.激光精度,現場“零擴孔”:
變電站內構件極多,稍微偏1厘米就裝不上。筑邦鴻昇利用高功率激光切割,確保每一塊連接板、每一個螺栓孔的坐標絕對精準。
2.深度防腐,無懼極端環境:
無論是西藏扎囊的干旱風沙,還是廣東惠東的鹽霧腐蝕,我們采用的長效熱鍍鋅工藝確保了構件30-50年不生銹,降低了電網運維成本。
3.定制化深化能力:

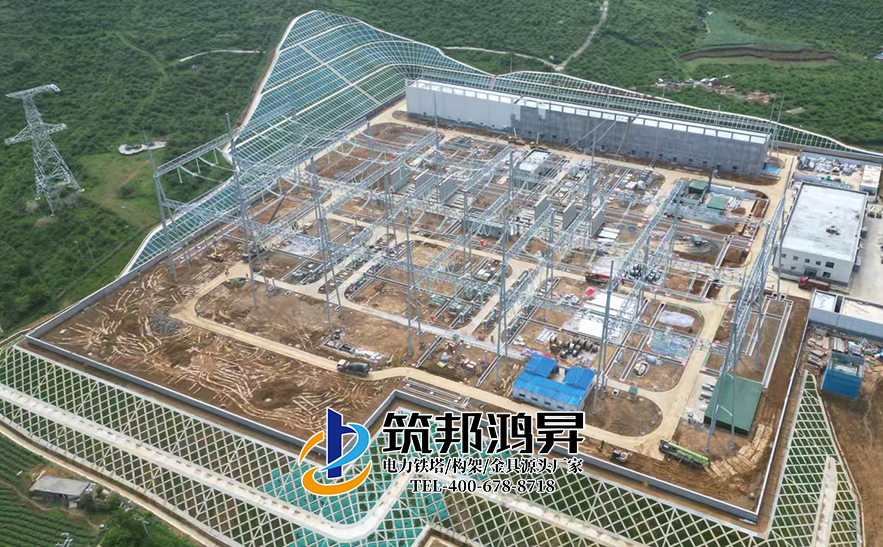

一、 什么是變電站構架?
變電站構架是變電站內用于支撐高壓導線、隔離開關、避雷針等電氣設備的金屬架構。它不僅要承載昂貴設備的重量,還要承受導線的張力、風載、冰載以及地震力。它的本質是受力中心。變電站內所有的電壓變換和電流分配,都必須在這個穩定的空間坐標系內完成。

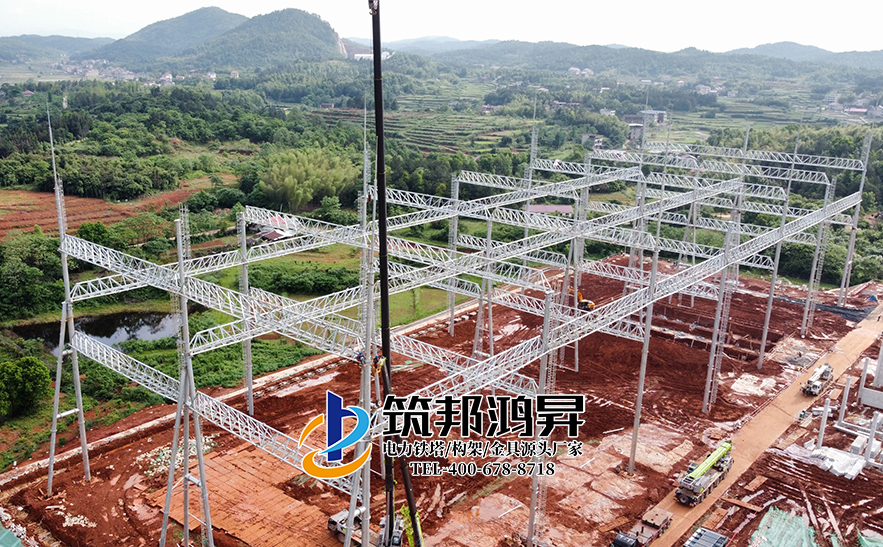

二、 變電站架構核心組成部分
變電站構架通常采用“門型”或“立體框架”結構,主要由以下四個部分組成:1. 立柱(支柱)
結構:多采用等徑鋼管、錐形鋼管或角鋼組合。
作用:垂直承重,將所有載荷傳遞至地基。
筑邦鴻昇標準:我們采用數控法蘭加工,確保立柱安裝后的垂直度極高,防止塔身傾斜。
2. 橫梁(跨梁)
結構:連接在兩根立柱之間,多為桁架式或大直徑圓管。
作用:用于懸掛絕緣子串和導線。
技術點:橫梁受力主要為抗彎,筑邦鴻昇利用激光精密切割連接板,確保橫梁與立柱的對接孔位“零誤差”。
3. 避雷針架(針架)
作用:通常安裝在構架頂部最高處,通過引下線接大地,保護下方的變壓器等核心設備免受直擊雷破壞。
4. 設備支架
作用:專門用于支撐互感器、斷路器、電抗器等精密設備的小型構架。

三、 變電站構架的分類與應用
根據材質和結構形式,主要分為兩大應用流派:1. 鋼管構架(主流首選)
特點:外形美觀(圓潤簡約)、受力性能好、風阻小。
應用:廣泛應用于220kV、500kV及以上的大型變電站和儲能電站升壓站。
代表案例:我們交付的云南曲靖廣儲400MW儲能電站,其核心站內構架便大量采用了高強度鋼管結構,以應對高海拔地區的復雜風荷載。
2. 角鋼構架(經濟耐用)
特點:結構經典、造價相對較低、散件運輸方便。
應用:多用于35kV、110kV的中小型變電站或偏遠山區的升壓站。

3. 格構式架構(大跨度專用)
應用:用于跨度極大、受力極其復雜的樞紐站。
四、 為什么筑邦鴻昇的構架更具競爭力?
針對2026年上半年紅榜中的眾多項目,我們總結了三大核心制造優勢:1.激光精度,現場“零擴孔”:
變電站內構件極多,稍微偏1厘米就裝不上。筑邦鴻昇利用高功率激光切割,確保每一塊連接板、每一個螺栓孔的坐標絕對精準。
2.深度防腐,無懼極端環境:
無論是西藏扎囊的干旱風沙,還是廣東惠東的鹽霧腐蝕,我們采用的長效熱鍍鋅工藝確保了構件30-50年不生銹,降低了電網運維成本。
3.定制化深化能力:
我們不僅按圖加工,更會根據工程公司的實際工況,提供結構優化建議,幫助客戶節省用鋼量。
