電力輸電鐵塔有哪些分類,按形狀分

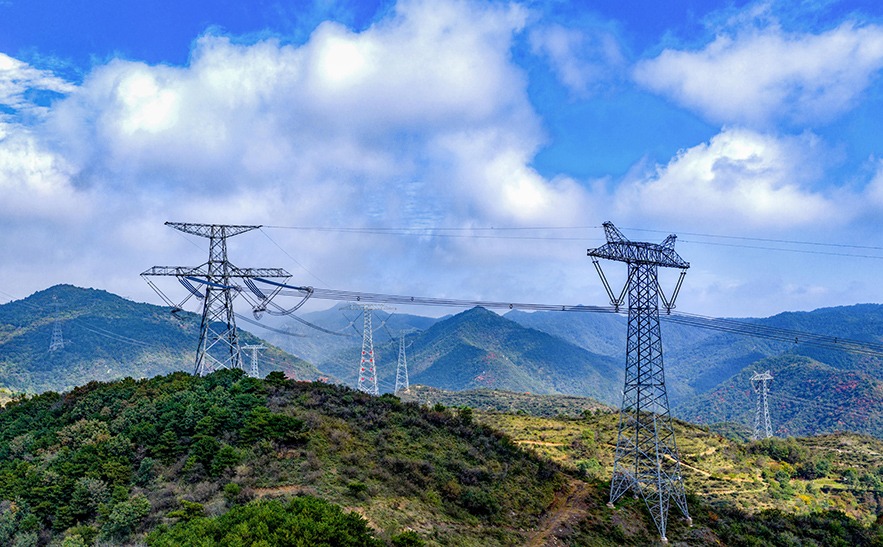

電力輸電鐵塔按照其塔型,可分為酒杯塔、貓頭塔、干字型塔、拉V塔、門型塔、鼓型塔、羊角塔、上字型塔、特殊造型等。
1.酒杯塔
塔形呈酒杯狀,該塔上架設兩根避雷線,三相導線排列在一個水平面上,通常用于 110 千伏及以上電壓等級送電線路中,特別適用于重冰區或多雷區。
2.貓頭塔
塔形呈貓頭狀,該塔上架設兩根避雷線,導線呈等腰三角形布置,它也是 110千伏及以上電壓等級送電線路常用塔形,能節省線路走廊,其耗鋼量較酒杯形塔稍多。
3.干字形塔
鐵塔形狀如“干”字,塔上架設兩根避雷線,導線基本呈等腰三角形布置,此種塔形受力情況清晰直接,有較好的經濟技術指標,通常是 220千伏及以上電壓等級送電線路常用的塔形,主要用做耐張塔及轉角塔。
4.拉線“V”形塔
塔形呈“V”字形狀,常用于 220 千伏及以上電壓等級的送電線路。塔上架設兩根避雷線,導線呈水平布置,該種塔形具有施工方便、耗鋼量低于其它門形拉線塔等優點,但它占地面積較大,在河網及大面積耕地地區使用受到一定限制。
5)“上”字形塔
鐵塔外形如“上”字,鐵塔頂端架設單根或雙根避雷線,導線呈不對稱三角形布置。適用于少雷及輕冰地區,且導線截面偏小的送電線路,該桿塔具有較好的經濟指標。
5.雙回路鼓形塔
如圖 2.18所示,由于該塔形的中相導線橫擔稍長于上、下橫擔,所以導線呈鼓形布置,該塔形適用于覆冰較重地區。稍長的中橫擔使所有的導線均能達到適當錯開的目的,可避免導線脫冰跳躍時發生碰線閃絡事故,它是雙回路鐵塔常用的塔形。
6.羊角塔
羊角塔是輸電鐵塔的一種,鐵塔上架設兩根架空地線,地線支架呈羊角狀,導線呈三角形布置(單回路)或者垂直布置(雙回路或多回路)。該塔受力面大,承重力強,一般用于耐張塔,適用于平原帶、山區、農田。
7.景觀塔
為了提升輸電鐵塔與人文、自然景觀的適配度,結合實際,尊重民俗、美化風景,電力建設單位設計了具有濃郁西藏特色的景觀塔,不但保護了當地自然景觀風貌,還給人以美的視覺享受。
